O objetivo da granada é causar baixas, por meio da deflagração, da onda de choque e principalmente dos fragmentos. As granadas têm uma forma de construção que faz com que se fragmentem adequadamente, em vez de se quebrarem em pedaços. O raio de eficácia varia de acordo com o tipo, mas em termos gerais este “raio mortal” está entre 5-20 m., O que não significa que não existam fragmentos que percorram uma distância maior, mesmo acima de 200 m. O número de fragmentos pode variar de alguns a milhares e o processo de explosão faz com que o corpo da granada inche literalmente até duas vezes seu tamanho e, a partir desse momento, os fragmentos se separam e viajam em todas as direções. Essas qualidades de fragmentação controlada apareceram na década de 1970 e consistiam em centenas de rolamentos de aço embutidos em um corpo de plástico ou polímero. Essas bolas de 2-3 mm viajaram a uma velocidade letal no raio de morte da granada, para desacelerar rapidamente quando o raio de morte foi excedido. O objetivo não era causar perdas por fragmentos perdidos entre as próprias tropas.

Granadas são itens relativamente baratos de produzir, algo que é essencial devido à quantidade desses dispositivos que são usados ​​em situações de conflito. Do ponto de vista do usuário, essas armas devem ser leves, muito confiáveis, fáceis de usar, eficazes e seguras para quem as usa. Essa confiabilidade e segurança para o usuário dependem tecnicamente do fusível, composto pelo mecanismo de ignição, detonador e sistema de retardo. Tentar classificar granadas com base em suas características técnicas é uma tarefa praticamente impossível, uma vez que existem milhares de modelos produzidos desde a Primeira Guerra Mundial e embora externamente possam vir a se assemelhar, um uso inadequado pode não só reduzir sua eficácia como também pode ser fatal.

As únicas características comuns a todos eles são os modos de uso: arremessá-los, como dispositivo de advertência; ou usá-los como armadilhas, um termo usado durante a Segunda Guerra Mundial. Quanto ao pessoal necessário para operar com elas, são armas de uso individual, embora seja melhor operá-los aos pares, com um segundo efetivo proporcionando segurança no lançamento, embora existam inúmeras táticas ofensivas e defensivas desenvolvidas desde a guerra do trincheiras na Primeira Guerra Mundial.

História das romãs



Seria no século 16 quando as granadas se tornariam parte dos arsenais militares europeus. No início, eram esferas de cerca de 10 cm de diâmetro ou mais, equipadas com um detonador de tempo. Em vez dos pavios encerados usados ​​até então, eram usados ​​cabos de linho enrolados impregnados com pólvora. O peso mínimo das granadas era de aproximadamente 1,2 kg, embora existissem mais pesadas, sendo esse o projeto que duraria com pequenas melhorias pelos próximos 300 anos.

Em 1700, os britânicos usavam granadas com peso entre 1,5 e 3 kg, que continham entre 900 e 1.500 gramas de pólvora. Elas eram amplamente usadas ​​em colisões, para "limpar" o convés de navios militares inimigos. Uma variante destas eram as de vidro grosso - ativos de 1685 a 1850 - que eram mais baratos de produzir e tinham boa fragmentação. Devemos ter em mente que a tecnologia na época era limitada, sendo muito comum que a granada ao explodir se fragmentasse em pedaços grandes demais. Não podemos esquecer que, embora enfoquemos a fragmentação, o efeito da deflagração e das ondas de choque também causa baixas, principalmente em áreas mais ou menos fechadas como trincheiras, fortificações, etc.

Até 1836, as granadas eram concebidas como armas defensivas, especialmente feitas para a defesa de fortificações sitiadas e eram lançadas contra as tropas de ataque que se aproximavam das proximidades da fortaleza.

Mas seria nesse ano em que o exército mexicano inverteria o papel que lhes era atribuído até então, sendo utilizado ofensivamente pela primeira vez na Batalha do Álamo. Desde então, os dois usos coexistiram. Podemos citar dois exemplos de uso misto, por exemplo, na Guerra da Crimeia (1853-1856) e na Guerra Civil Americana (1861-1865) .

Outro marco interessante no uso desses artefatos seria estrelado por soldados britânicos durante a Segunda Guerra Anglo-Boer (1899-1902), onde devido à falta de suprimentos ao serem sitiados, usariam granadas pela primeira vez em um conflito e em uma forma massiva de fabricação manual. Também seriam conhecidas como granadas de fortuna ou oportunidade.

Na guerra Russo-Japonesa (1904 - 1905) seria quando o mundo entenderia a importância, peso e potencial dessas armas dentro da infantaria, já que foram amplamente utilizadas por ambos os lados durante o cerco às tropas russas pelos japoneses em Port Arthur (China). Os primeiros a usá-los foram os defensores russos, usando velhas balas de canhão e bainhas de artilharia cortadas que encheram de dinamite, usando detonador de mineração como fusíveis. Os japoneses, por sua vez, usavam latas de comida usadas, jarros de cerâmica e pedaços de bambu vazados cheios de piroxilina e ácido piquicro (dois dos primeiros explosivos militares). Esses dispositivos foram detonados com fusíveis de queima lenta. Os japoneses foram os primeiros a usar cabos acoplados a essas granadas primitivas para melhorar seu alcance no lançamento. Também com o objetivo de melhorar a precisão, introduziram o uso de fitas de tecido na ponta do referido cabo, que ao serem lançadas desdobram-se e conferem à granada maior estabilidade em vôo. Além do uso defensivo, em ambos os casos foram usados ​​ofensivamente, como por exemplo para abrir brechas em trincheiras por onde os soldados passavam com a baioneta fixada para um confronto corpo a corpo.

A guerra ítalo - turca (1911 - 1912) foi a primeira em que está documentado que granadas de mão foram lançadas de aviões, naquele que é considerado o primeiro bombardeio da história. Um piloto italiano foi o primeiro a fazê-lo sobre as posições otomanas na Líbia. Eram aparelhos do tamanho de uma laranja e pesando cerca de 2 kg. Eles eram semelhantes a artefatos de metal cheios de picrato de potássio com um detonador de segurança, embora sua eficácia fosse realmente baixa.

As primeiras granadas de percussão foram desenvolvidas na Sérvia em 1903 por um oficial daquele exército, embora só entrassem em serviço depois de vários melhoramentos, nas guerras dos Bálcãs (1912-1913).

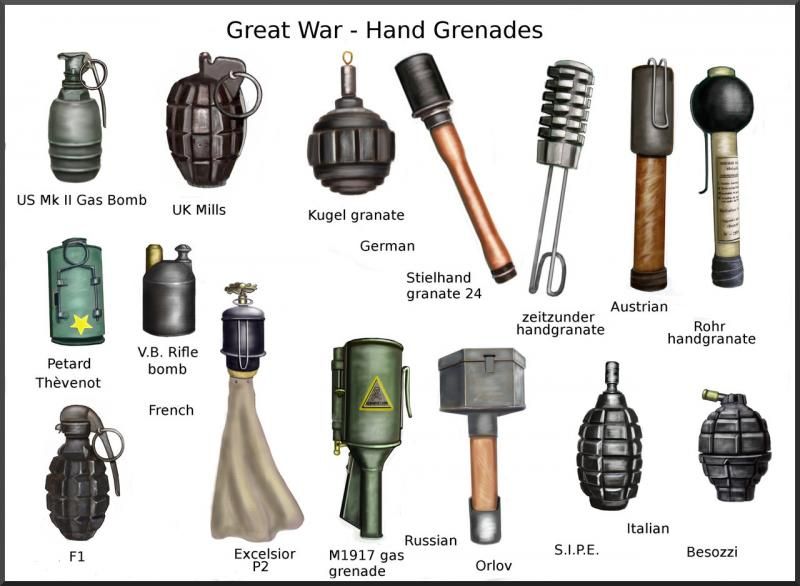

Mas a época de ouro das granadas de mão foi a Grande Guerra, um campo de experimentação perfeito onde esses dispositivos evoluíram não sem alguns fiascos, devido a projetos imperfeitos ou produção apressada. Ao final desse conflito, ocorreram saltos qualitativos importantes em seu alcance. Isso foi possível graças ao surgimento de dispositivos que permitiam seu envio: rifles, morteiros, etc.

Durante os períodos entre guerras, melhorias foram feitas para a fragmentação e novos modelos foram projetados. As granadas de impacto foram especialmente procuradas durante a década de 1930, embora inúmeros problemas de segurança surgissem para os usuários, tentativas que se seguiram durante a Segunda Guerra Mundial sem sucesso e foram finalmente repetidas novamente sem sucesso na década de 1960.

No início da Segunda Guerra Mundial, quase todos os exércitos possuíam diferentes tipos de granadas: fragmentação, antimaterial, antitanque, incendiária, sinalização, fumaça, química e outras. Grandes quantidades foram utilizadas durante o conflito, basta dizer, por exemplo, que o Exército dos Estados Unidos produziu 87.320.000 unidades naquele período, incluindo granadas de mão e rifle. Esta guerra foi caracterizada pelo uso intensivo de granadas como armadilhas.







Durante a Guerra do Vietnã, granadas foram usadas assiduamente para a "limpeza" de salas de diferentes tipos de edifícios e habitats, incluindo túneis vietcongues.

Podemos considerar o fim do grande conflito como o início da era moderna desses artefatos. As granadas de rifle mais tarde evoluíram para os primeiros lançadores de granadas modernos na década de 1960. Além disso, eles iriam melhorar progressivamente em capacidade de fragmentação, explosividade, confiabilidade e segurança.

Um exemplo deste último é o caso das granadas americanas M67 , nas quais algumas lições de segurança aprendidas na Segunda Guerra Mundial foram aplicadas. Como já mencionamos, não eram raros os casos em que o soldado podia morrer em um infeliz acidente. As tropas americanas carregavam suas granadas enganchadas na frente das roupas ou nos suportes das mochilas. Em certos casos, o anel de segurança (superdimensionado para uso em todos os momentos) fica preso na vegetação. O soldado geralmente não tinha tempo para retirá-lo e como a alavanca era automaticamente liberada, não havia como parar o estopim. Isso levou a muitos acidentes com uma arma considerada resistente a eles.

A solução foi simples, acrescentando um pedaço de arame bem aparafusado na base do fusível, que mantém a alavanca pressionada. O soldado deve agora puxar a argola e, em seguida, retirar a referida trava da alavanca, evitando que o enganchamento acidental da argola cause sua morte e / ou de seus companheiros.

Componentes de romã

Corpo





O corpo é o recipiente ou recipiente onde se encontra o agente explosivo, químico ou pirotécnico. Eles são de várias formas: oval (ovo ou limão), esférico (bola), cilíndrico (lata) ou cone truncado (a ponta do corte do cone). Esses formulários podem ser complementados com o uso de uma alça, para aumentar seu alcance e facilitar seu lançamento. O corpo serve de suporte para o fusível, sistema de armação e dispositivos de segurança. Normalmente a espoleta está localizada na parte superior do corpo e o parafuso de drenagem de carga na parte inferior. Embora possa ser que o orifício para o fusível e a carga explosiva sejam os mesmos. O material utilizado pode ser ferro fundido, estanho, chapas de aço prensado, alumínio, latão, baquelite, vidro, cerâmica, fibras, concreto, madeira, etc. Embora alguns deles certamente não sejam os mais adequados, eles têm sido simplesmente materiais de oportunidade na ausência de outros mais adequados. Os segmentos externos definidos para fragmentação também permitem uma pegada mais segura do aparelho com as mãos molhadas ou enlameadas. Em todo caso, nos diversos testes realizados, é a segmentação interna (mais complicada e difícil de realizar) que determina uma desintegração em peças específicas, quando a externa dificilmente tem impacto.

A título de curiosidade, podemos citar também que, na Segunda Guerra Mundial, existiam granadas feitas inteiramente de explosivos. Vários modelos alemães eram feitos de nipolit, um material explosivo de forte consistência sólida e cor de madeira. O nipolit era uma mistura de nitrocelulose, nitroglicerina e PETN, RDX e alumínio em pó. Era tão forte e sólido que depois de moldado não precisou ser encapsulado, sendo até mesmo à prova d'água.

Carga

A carga é o que determina o destino e a classificação do nosso dispositivo, os tipos mais comuns de compostos que eles podem conter são: explosivos de alta potência, agentes químicos (fumaça, gás incendiário e irritante) e pirotécnicos (atordoadores e fumaça). Aqueles que contêm explosivos destinam-se a criar ondas de fragmentação, deflagração e choque, com as consequentes baixas ou destruição de alvos materiais.

Ao longo da história, vimos como diferentes tipos de explosivos foram usados, sendo a pólvora negra um dos primeiros. Considera-se que o primeiro deles com alta potência foi o ácido pícrico usado pela França, Alemanha e Japão desde 1880. É um composto da mesma potência do TNT, mas reage com os metais quando úmido, criando compostos explosivos com alguma instabilidade ou sensibilidade, portanto, as granadas de metal que o usavam tinham que ser envernizadas por dentro. A partir de 1900, o TNT (trinitrotolueno) seria usado em profusão, um explosivo que ainda hoje se mistura com outros de maior poder buscando um efeito multiplicador.

Durante a Segunda Guerra Mundial, o nitrato de amônio foi amplamente utilizado com diferentes aditivos, já que seu poder explosivo é 60% menor que o TNT, dando origem a diferentes compostos: alumatol, burrowita e schneiderita, que ao final do conflito eles deixaram de usar em favor de outros mais poderosos. Cite como anedota que devido à falta de materiais no final deste conflito, os alemães tiveram que usar pólvora negra para suas granadas.

Seria no final da guerra quando começaria a geração dos modernos explosivos militares de alta potência. Alguns deles durariam até hoje, por exemplo, sendo amplamente utilizado nas romãs atuais o denominado Composto B. Este composto é uma combinação de 59% RDX, 40% TNT e 1% cera de abelha. É muito estável e tem 33% mais potência do que o TNT. Para quem se surpreender com a cera de abelha, indique que ela e alguns óleos são usados ​​como fleumatizantes, ou seja, como estabilizador para reduzir a sensibilidade do explosivo. Em relação ao RDX ou ciclonita, indique que é um dos explosivos militares mais poderosos, geralmente sendo utilizado misturado a outros explosivos.

Fusível

O detonador é o dispositivo embutido em uma granada que inicia o processo de detonação de sua carga após ser ativada. Mais genericamente, é usado para designar qualquer dispositivo que funcione como um detonador.

Os sistemas de detonação também variam, mas geralmente se enquadram em duas categorias: sistemas de detonação retardada e detonadores de impacto. A função de ambos os sistemas é causar a explosão após o lançamento da granada e fornecer uma boa distância de segurança para o lançador.

Com uma granada de retardo, o lançador dispara a espoleta, que detona a granada após um certo tempo (geralmente 2, 5 ou 10 segundos). Os primeiros mecanismos de detonação das primeiras granadas eram acendendo um fusível, dependendo do seu comprimento e do tipo que demorava mais ou menos a explodir. Nos mecanismos de detonação por impacto, será o impacto da granada contra o solo ou contra um objeto que provoca a detonação.

Um exemplo de granada de impacto incendiária primitiva é o coquetel Molotov, em homenagem ao político e diplomata bolchevique Viacheslav Molotov, uma garrafa cheia de líquido inflamável da qual sai um pano. O lançador acende o pano e atira a garrafa, ao atingir o solo ela se quebra e o combustível entra em contato com o pano em chamas, fazendo com que o combustível se propague.

Granadas atrasadas

O mecanismo de detonação atual que atrasa as granadas atuais responde a um princípio operacional que data da Primeira Guerra Mundial. Obviamente os projetos, tecnologia e materiais evoluíram, ganhando acima de tudo em segurança e confiabilidade.

O mecanismo de disparo é ativado por uma mola com um pino de disparo dentro da granada. Normalmente, o pino de disparo é mantido no lugar por uma alavanca no topo da granada, que é mantida no lugar pelo pino de segurança (arruela). O retardo de tempo de detonação é fornecido por um material latente preso ao detonador.

Sequência de detonação de uma granada retardadora



1. O lançador agarra a granada pressionando a alavanca de segurança em direção ao corpo do dispositivo, em seguida, remove o pino e lança a granada. Se houver outro dispositivo de segurança adicional associado, ele o remove.

2. Com o pino removido e outros dispositivos de segurança, se houver, não há nada segurando a alavanca na posição segura, o que significa que não há nada segurando o percussor para cima. A mola puxa o pino de disparo contra a cápsula de primer. O impacto inflama a tampa, criando uma pequena faísca.

3. A faísca acende um material de queima lenta dentro do fusível. Em cerca de quatro a cinco segundos, geralmente, o material de atraso queima até o fim.

4. A extremidade do elemento de retardo é conectada ao detonador, uma cápsula cheia de explosivo. O material combustível no final do atraso inflama o material no detonador, provocando uma explosão dentro da granada.

5. A explosão interna do detonador inflama o material explosivo ao seu redor, criando uma explosão muito maior por simpatia.

6. Pedaços de metal do continente voam para fora em alta velocidade, incorporando-se a qualquer pessoa ou coisa dentro do raio da explosão. Este tipo de granada pode conter outros elementos metálicos adicionais para aumentar os danos causados ​​pela fragmentação. Por exemplo, existem granadas de plástico com rolamentos dentro.

Quanto à composição dos detonadores, estes eram anteriormente feitos de fulminato de mercúrio, às vezes misturado com clorato de potássio para dar-lhes mais potência. Mas, devido a razões ambientais, eles têm desaparecido progressivamente em favor dos ASAs: azida de chumbo, chumbo e estifnato de alumínio e mais recentemente os de DDNP (diazodinitrofenol) e ciclonita.

Granadas de mão de percussão ou impacto

Essas granadas não têm retardo, uma vez que sua segurança é retirada e quando atingem o solo ou outro objeto, detonam. Este princípio de operação está naturalmente sujeito a numerosas situações de mau funcionamento e erro humano, mesmo quando o sistema de percussão está bem configurado. É por isso que sempre foram terrivelmente impopulares entre as tropas devido ao número de acidentes que produziam, devido a colisões fortuitas ou porque às vezes não explodiam ao cair na água, lama, etc. ou explodiram antes do tempo devido à colisão com a vegetação, etc. Ao longo da história, inúmeras tentativas foram feitas para alcançar dispositivos seguros e confiáveis, algo que permanece sem sucesso até hoje.

Poucos países as usaram em grande número em combate, como a Itália, com sua impopular La Lafitte, usada durante a Segunda Guerra Mundial. Curiosamente, a Espanha possuía um modelo misto de fusível de atraso e inércia, conhecido como EXPAL, mas devido ao número de acidentes que produziu, foi abandonado. Atualmente, nenhuma granada é produzida com este tipo de espoleta.

A evolução deste tipo de artefato foi reorientada para o seu lançamento por meio de dispositivos de lançamento, como lançadores de granadas ou rifles militares, essas granadas possuem um sistema de armamento automático. Em alguns projetos, o sistema de armar é acionado pela explosão do propelente que impulsiona a granada para fora do lançador. Em outros projetos, aceleração da granada ou rotação durante o vôo, arme o detonador. Este último obviamente lhes dá maior segurança.
